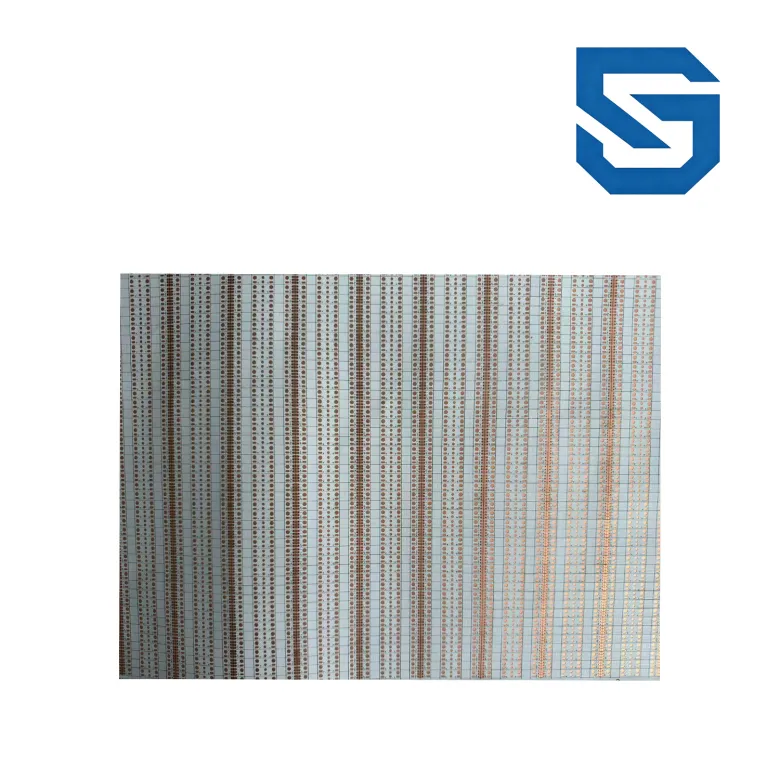

تعزيز الكفاءة باستخدام تقنية PCB المرنة المتقدمة من FPC.

تحتاج العديد من المنتجات الإلكترونية إلى المزيد من الوظائف في مساحة أقل. يمكن لثنائي الفينيل متعدد الكلور الصلب أن يجعل هذا الأمر صعبًا عندما يتضمن التصميم انحناءات ضيقة أو أجزاء متحركة أو قنوات داخلية ضيقة. تضيف الموصلات الإضافية وحزم الأسلاك أعمال التجميع، وتشغل مساحة، وتخلق المزيد من النقاط التي قد تحتاج إلى فحص. أستخدم تقنية FPC لمعالجة ضغوط التصميم هذه. يمكن للدائرة المطبوعة المرنة أن تحمل الإشارات والطاقة عبر المساحات المدمجة أثناء الانحناء حول هيكل المنتج. يمكن أن يساعد ذلك الفرق على تبسيط التجميعات وتقليل الأسلاك اليدوية والاستفادة بشكل أفضل من المساحة الداخلية. لماذا تستطيع شركة FPC تحسين كفاءة الإنتاج غالبًا ما أرى أن مشكلات الكفاءة تبدأ في مرحلة الاتصال. قد يستخدم المنتج العديد من الأسلاك والموصلات والألواح الصغيرة لربط المكونات. يضيف كل جزء خطوات التعامل. يجب على فريق التجميع توجيه الأسلاك وتأمينها والتحقق من موقعها واختبار الاتصال. يمكن لـ FPC دمج العديد من هذه المسارات في دائرة رفيعة واحدة. قد يقلل التصميم من عدد الأجزاء المنفصلة ويجعل التحكم في عملية التجميع أسهل. تشمل التطبيقات النموذجية ما يلي: - أجهزة يمكن ارتداؤها ذات مساحة داخلية محدودة - وحدات الكاميرا التي تحتاج إلى مسار إشارة مدمج - شاشات عرض السيارات ولوحات التحكم - الأدوات الطبية ذات الأقسام المتحركة الضيقة - الطابعات والماسحات الضوئية وغيرها من المنتجات ذات الحركة المتكررة - حزم البطاريات التي تحتاج إلى اتصالات مراقبة منظمة. لا تحل الدائرة المرنة كل مشكلة في التصميم بحد ذاتها. يؤثر اختيار المواد وظروف الانحناء وبنية الطبقة وموضع الموصل والاختبار على النتيجة. أبدأ بحركة المنتج وحدود المساحة سؤال التصميم الأول ليس شكل الدائرة. هذه هي الطريقة التي سيستخدم بها المنتج الدائرة. أراجع: - منطقة التثبيت المتاحة - الحد الأدنى لنصف قطر الانحناء - عدد دورات الانحناء - درجة حرارة التشغيل - متطلبات الإشارة والتيار - اتجاه الموصل - أدوات التجميع ونقاط الوصول إن الدائرة التي تنحني مرة واحدة أثناء التجميع لها احتياجات مختلفة عن الدائرة التي تتحرك آلاف المرات أثناء استخدام المنتج. يمكن أن يؤدي التعامل مع كلا التصميمين بنفس الطريقة إلى خلق ضغط يمكن تجنبه بالقرب من آثار النحاس أو الموصل. على سبيل المثال، قد تستخدم وحدة الكاميرا الموجودة داخل جهاز محمول لوحة FPC قصيرة يمكن طيها في مساحة ضيقة. قد تحتاج عربة الطابعة إلى دائرة مصممة للحركة المتكررة. يجب أن يتوافق التصميم وتكديس المواد والتعزيز مع حالة العمل. ** أقوم بتبسيط تخطيط الدائرة قبل الإنتاج ** يمكن أن يؤدي التخطيط الواضح إلى تقليل وقت التجميع وأعمال الفحص. أبحث عن طرق لوضع الموصلات والمقويات والثقوب ومناطق الانحناء حيث تدعم هيكل المنتج. تتضمن ممارسات التخطيط المفيدة ما يلي: - الحفاظ على الآثار بعيدًا عن مناطق الانحناء الحادة - استخدام تباعد الأثر المناسب لاحتياجات الجهد والإشارة - إضافة التعزيز حول مناطق الموصل - تجنب التغييرات المفاجئة في عرض الدائرة - وضع علامات على خطوط الطي ومراجع التجميع - ترك مساحة كافية للأدوات والفحص. يجب أن يظل التصميم المدمج سهل التعامل معه. إذا كانت FPC صغيرة جدًا بحيث لا يمكن وضعها بدقة، فقد يقضي فريق الإنتاج وقتًا أطول في المحاذاة. لا ينبغي أن يؤدي توفير المساحة إلى حدوث مشكلة تجميع جديدة. أختار المواد بناءً على احتياجات التشغيل الفعلية يُستخدم البوليميد على نطاق واسع في الدوائر المرنة لأنه يدعم الإنشاءات الرقيقة والقابلة للانحناء. يؤثر أيضًا نوع النحاس والغطاء والمواد اللاصقة والمقوية والتشطيب السطحي على أداء الدائرة وعمر الخدمة. المادة المناسبة تعتمد على المنتج. قد يحتاج تطبيق السيارات ذات درجة الحرارة العالية إلى خيارات مواد مختلفة عن جهاز المستهلك المستخدم في بيئة داخلية مستقرة. قد تحتاج الدائرة التي تحمل تيارًا أعلى إلى سماكة أو تخطيط نحاسي مختلف عن تلك التي تتعامل مع الإشارات منخفضة الطاقة. أتجنب اختيار المواد حسب السعر وحده. قد لا تساعد تكلفة المواد الأولية المنخفضة إذا كانت الدائرة بحاجة إلى تعزيز إضافي، أو تؤدي إلى تأخير التجميع، أو تتطلب فحصًا متكررًا. أصمم لأغراض التصنيع والاختبار يجب أن يكون تصميم FPC القوي عمليًا للمصنع. أعمل مع فريق التصنيع مبكرًا، قبل إصدار الرسم النهائي. يمكن أن تغطي المراجعة ما يلي: 1. تخطيط اللوحة واستخدام المواد 2. متطلبات الأدوات والتثقيب 3. الحد الأدنى لأحجام الميزات 4. تجميع الموصل 5. تعليمات الثني والطي 6. الاختبار الكهربائي 7. نقاط الفحص البصري 8. حماية التغليف والشحن قد يشمل الاختبار فحوصات الاستمرارية، وفحوصات العزل، وفحص الأبعاد، والتحقق من الموصل. تعتمد الطريقة الدقيقة على الدائرة ومخاطر المنتج. يمكن أن تساعد نقاط الاختبار والعلامات المرجعية الواضحة الفريق في العثور على المشكلات بشكل أسرع. يمكن لمذكرة رسم بسيطة أن تمنع الأسئلة المتكررة في قاعة الإنتاج. مثال عملي على تصميم المنتج خذ بعين الاعتبار جهازًا محمولاً صغير الحجم يستخدم شاشة صغيرة وأزرارًا وبطارية في حاوية ضيقة. قد يحتاج الحزام السلكي إلى عدة موصلات وتوجيه يدوي. يمكن لـ FPC وضع شاشة العرض ووصلات الأزرار على دائرة رفيعة واحدة، مع قسم منفصل يؤدي إلى اللوحة الرئيسية. قد تحصل الشركة المصنعة على مسار تجميع أنظف وتقلل المساحة التي تستخدمها الأسلاك السائبة. لا يزال المصمم بحاجة إلى التحقق من مناطق الانحناء، وقفل الموصل، والتعرض للحرارة، والوصول إلى الخدمة. وتأتي الفائدة من مطابقة تصميم FPC مع هيكل المنتج، وليس من مجرد استبدال الأسلاك بلوحة مرنة. ** وجهة نظري حول تطوير FPC الأكثر ذكاءً ** يتم إنشاء الكفاءة من خلال العديد من خيارات التصميم الصغيرة. يمكن لـ FPC المخطط جيدًا أن يقلل عدد الأجزاء، ويدعم المنتجات المدمجة، ويجعل التجميع أكثر اتساقًا. يمكن أن يؤدي أيضًا إلى مخاطر جديدة عندما لا يحظى نصف قطر الانحناء أو تكديس المواد أو منطقة الموصل إلا بقدر قليل من الاهتمام. أركز على المسار الكامل من مفهوم المنتج إلى التجميع النهائي. عندما يقوم فريق التصميم ومورد FPC والمصنع بمراجعة نفس المتطلبات مبكرًا، يمكنهم اتخاذ قرارات أفضل بشأن التخطيط والمواد والاختبار والتكلفة. لا تقتصر تقنية FPC الأكثر ذكاءً على جعل الدائرة أرق فحسب. يتعلق الأمر بإنشاء اتصال يناسب المنتج، ويدعم عملية التصنيع، ويعمل كما هو متوقع أثناء الاستخدام.

عندما يحتاج المنتج إلى أن يتناسب مع مساحة ضيقة، يمكن للوحة PCB الصلبة أن تخلق حدودًا للتصميم، أو أعمال تجميع إضافية، أو وزنًا غير مرغوب فيه. يمكن للوحة PCB المرنة ثني الأجزاء المتحركة وطيها وتوصيلها باستخدام عدد أقل من الكابلات والموصلات. قد يؤدي التصميم الصحيح أيضًا إلى تقليل استخدام المواد وتبسيط عملية التجميع. أبدأ عادةً بسؤال واحد: أين يحتاج المنتج إلى المرونة، وأين يجب أن يظل مستقرًا؟ تشكل هذه الإجابة عدد الطبقات، وسمك النحاس، ومنطقة الانحناء، والغطاء، والمصلب، واختيار الموصل. إن PCB المرن الجيد ليس فقط رقيقًا. يجب أن يدعم حركة المنتج، والحمل الكهربائي، وظروف الحرارة، وعمر الخدمة. ### مطابقة هيكل ثنائي الفينيل متعدد الكلور للمنتج تأتي الدوائر المرنة في العديد من الهياكل الشائعة: - ثنائي الفينيل متعدد الكلور المرن أحادي الجانب لمسارات الإشارة البسيطة - ثنائي الفينيل متعدد الكلور المرن على الوجهين لمزيد من مساحة التوجيه - ثنائي الفينيل متعدد الكلور المرن متعدد الطبقات للتخطيطات المدمجة - ثنائي الفينيل متعدد الكلور الصلب المرن للمنتجات التي تحتاج إلى أقسام ثابتة ومنحنية على حد سواء. قد يعمل التصميم أحادي الجانب بشكل جيد مع مستشعر صغير أو اتصال LED. يمكن أن يساعد التصميم متعدد الطبقات في تقليل حجم الوحدة المعقدة، ولكنه قد يتطلب مزيدًا من التحكم في العملية ويحمل تكلفة إنتاج أعلى. أتجنب اختيار عدد الطبقات بناءً على أصغر حجم ممكن فقط. يجب أن تظل الدائرة بها مساحة كافية للتوجيه ومناطق الانحناء والاختبار والتجميع. ### صمم منطقة الانحناء بعناية تعد منطقة الانحناء واحدة من أكثر الأجزاء حساسية في لوحة PCB المرنة. يمكن أن تؤدي الزوايا الحادة، وأقطار الانحناء الصغيرة، وآثار النحاس الموضوعة عبر نقاط الثني المتكررة إلى حدوث تشققات بمرور الوقت. أقوم عادةً بمراجعة هذه التفاصيل أثناء التخطيط: - استخدم مسارات التتبع المنحنية بدلاً من الزوايا الحادة - احتفظ بالمنافذ بعيدًا عن المناطق التي تنحني بشكل متكرر - تجنب وضع المكونات على قسم الانحناء النشط - استخدم نصف قطر الانحناء الأوسع عندما يسمح المنتج بذلك - حافظ على توازن توزيع النحاس عبر اللوحة - أضف أدوات التقوية بالقرب من الموصلات ومناطق المكونات. الانحناء الثابت والانحناء الديناميكي ليسا متماثلين. قد تستخدم الدائرة المطوية مرة واحدة أثناء التجميع بنية مختلفة عن الدائرة التي تتحرك في كل مرة يتم فيها فتح المفصلة أو الضغط على زر. بالنسبة للحركة المتكررة، يجب أن يعتمد نصف قطر الانحناء على تراكم المواد والدورات المرنة المتوقعة. يمكن للمورد المساعدة في تأكيد نطاق التصميم قبل بدء الأدوات. ### تقليل التكلفة من خلال خيارات تصميم أفضل. التحكم في التكلفة لا يعني اختيار أرخص المواد في البداية. قد يؤدي الخيار منخفض التكلفة إلى زيادة الخردة أو تأخير التجميع أو الإصلاحات الميدانية. ألقي نظرة على مسار الإنتاج كاملاً: 1. تحديد الوظائف الكهربائية والميكانيكية المطلوبة. 2. حدد أبسط هيكل لثنائي الفينيل متعدد الكلور يمكنه تلبية تلك الاحتياجات. 3. فصل المناطق الثابتة عن مناطق الانحناء الديناميكية. 4. ضع المكونات في مكان يمكن للتجميع الآلي الوصول إليها. 5. قم بإضافة أدوات التقوية فقط عند الحاجة إلى الدعم. 6. مراجعة تخطيط اللوحة قبل مرحلة عرض الأسعار. 7. تأكيد متطلبات الاختبار والتفتيش في وقت مبكر. استخدام اللوحة له تأثير مباشر على نفايات المواد. قد يسمح التغيير الطفيف في مخطط اللوحة بتركيب المزيد من الدوائر على لوحة واحدة. يمكن أن يؤدي هذا التغيير إلى تقليل استخدام المواد دون تغيير التصميم الكهربائي. يؤثر اختيار الموصل أيضًا على التكلفة. يمكن أن يحل PCB المرن في بعض الأحيان محل عدة أسلاك، ولكن يجب أن يتوافق الموصل مع طريقة تجميع المنتج واحتياجات الخدمة. قد يتناسب كل موصل من لوحة إلى لوحة أو موصل ZIF أو اتصال اللحام المباشر مع تطبيق مختلف. ### استخدام المواد التي تناسب ظروف العمل يستخدم البوليميد على نطاق واسع في الدوائر المرنة لأنه يمكن أن يدعم الإنشاءات الرقيقة والقابلة للانحناء. تتميز كل من الهياكل القائمة على المواد اللاصقة وغير اللاصقة بخصائص تصميمية وعملية مختلفة. يجب أن يأخذ اختيار المواد في الاعتبار: - درجة حرارة التشغيل - تردد الثني - سرعة الإشارة - الحمل الحالي - السُمك المتوفر - التعرض للمواد الكيميائية - درجة حرارة التجميع - العمر المتوقع للمنتج قد توفر الدائرة الرفيعة المساحة، ولكنها قد لا تكون مناسبة للتيار العالي أو التعامل الخشن. يمكن لطبقة نحاسية أكثر سمكًا أن تحمل تيارًا أكبر، في حين أن الأثر الأوسع قد يساعد أيضًا في التحكم في المقاومة. يجب أن تتوافق هذه الاختيارات مع المساحة المتاحة ومتطلبات الانحناء. بالنسبة لوحدة الكاميرا، على سبيل المثال، قد تحتاج الدائرة المرنة إلى المرور عبر مفصل ضيق وتحمل الطاقة وإشارات التحكم وبيانات الصورة. قد لا يعمل التصميم الذي يعمل من أجل اتصال زر بسيط مع هذا التطبيق. ### حماية جودة الإشارة في المنتجات المدمجة غالبًا ما تكون مركبات ثنائي الفينيل متعدد الكلور المرنة قريبة من البطاريات والمحركات وشاشات العرض والهوائيات. وهذا يجعل التحكم في الإشارة جزءًا من التصميم الميكانيكي. أتحقق من: - تباعد التتبع - مسارات العودة الأرضية - احتياجات التدريع - توجيه الزوج التفاضلي - وضع الموصل - الضوضاء الصادرة عن المحركات أو دوائر التبديل - مطابقة الطول للإشارات الحساسة يمكن أن يؤدي التخطيط المدمج إلى إنشاء اقتران غير مرغوب فيه عندما يتم وضع الآثار بالقرب من بعضها البعض. قد تساعد الطبقة الأرضية أو طبقة الدرع، ولكنها تضيف أيضًا خطوات المواد والعمليات. يعتمد الخيار الأفضل على نوع الإشارة ونتائج اختبار المنتج. والمثال العملي هو جهاز يمكن ارتداؤه مزود بشاشة عرض ومستشعر للحركة. إذا كان PCB المرن يعمل بالقرب من محرك صغير، فقد يؤثر الاهتزاز والضوضاء الكهربائية على قراءات المستشعر. يمكن أن يؤدي نقل مسار التتبع أو تحسين مسار العودة أو إضافة درع محلي إلى حل المشكلة دون تغيير اللوحة بأكملها. ### خطة التجميع قبل تصنيع ثنائي الفينيل متعدد الكلور يمكن أن يتلف ثنائي الفينيل متعدد الكلور المرن أثناء المعالجة إذا لم يتم التخطيط لعملية التجميع بشكل جيد. قد يقوم المشغلون بطي الدائرة في المنطقة الخطأ، أو ممارسة الضغط بالقرب من أحد المكونات، أو ثنيها خارج نصف القطر المسموح به. أوصي بإعداد تفاصيل تجميع واضحة: - حدد مناطق الانحناء المسموح بها - أظهر اتجاه الطي - حدد الحد الأدنى لنصف قطر الانحناء - أضف أدوات تقوية أسفل مناطق الموصل - استخدم ناقلات مؤقتة عند الحاجة - اضبط نقاط الفحص لمفاصل اللحام - قم بحماية نقاط الاتصال المكشوفة أثناء المناولة يمكن للناقلات الصلبة أن تجعل وضع دائرة مرنة رفيعة أسهل أثناء التجميع على السطح. بعد التجميع، يمكن إزالة الناقل إذا كان التصميم يسمح بذلك. يجب أن يعرف فريق التجميع أيضًا ما إذا كان المقصود من الدائرة أن تنحني مرة واحدة أو تتحرك بشكل متكرر. يؤثر هذا الاختلاف على التركيبات والتعبئة والتفتيش. ### اختبار التصميم قبل توسيع نطاق الإنتاج يجب أن يختبر النموذج الأولي ما هو أكثر من الاستمرارية الكهربائية. أستخدم النماذج الأولية للتحقق من الطريقة التي تناسب بها الدائرة، وتنحني، وتتصل، وتتحرك داخل المنتج. تشمل الفحوصات المفيدة ما يلي: - فحص الأبعاد - التحقق من نصف قطر الانحناء - ملاءمة الموصل - فحص وصلة اللحام - اختبار المقاومة والاستمرارية - اختبار العزل - الاختبار الحراري - اختبار الدورة المرنة للأجزاء المتحركة - اختبار الإشارة أثناء تشغيل المنتج. يمكن أن يكشف اختبار الملاءمة البسيط عن مشكلة لن تظهرها المراجعة التخطيطية. قد تلبي الدائرة جميع المتطلبات الكهربائية ولكنها لا تزال تضغط على حافة المبيت عندما يكون المنتج مغلقًا. بالنسبة للجهاز المحمول، يمكن أن تظهر اختبارات الفتح والإغلاق المتكررة ما إذا كانت منطقة الانحناء تظل مستقرة. بالنسبة لجهاز الاستشعار الطبي أو وحدة التحكم الصناعية، قد يحتاج التعرض لدرجة الحرارة والمواد الكيميائية إلى اختبارات إضافية بناءً على بيئة المنتج. ### العمل مع أحد الموردين أثناء مرحلة التصميم يمكن للمورد مراجعة قابلية التصنيع قبل إصدار الملفات. قد تحدد هذه المراجعة ما يلي: - تتبع العروض التي يصعب إنتاجها - مناطق الانحناء قصيرة جدًا - أدوات التقوية الموضوعة في مكان خاطئ - فتحات غطاء غير واضحة - التفاوتات الضيقة التي تضيف مخاطر العملية - تخطيطات اللوحة ذات النفايات المفرطة - نقاط الاختبار التي يصعب الوصول إليها أفضل مشاركة الرسم الميكانيكي ومتطلبات التجميع ومعلومات الانحناء وطريقة التجميع معًا. إن النظر إلى ملفات Gerber فقط يمكن أن يخفي المشكلات المرتبطة بغلاف المنتج. تساعد المراجعة الواضحة للمورد أيضًا على فصل الميزات المطلوبة عن الميزات الاختيارية. وهذا يجعل من السهل التحكم في التكلفة دون إزالة الوظائف التي يحتاجها المنتج. ### قائمة مراجعة عملية للتكلفة والأداء قبل الموافقة على تصميم ثنائي الفينيل متعدد الكلور المرن، أتحقق من النقاط التالية: - هل تنحني الدائرة في المكان الذي ينبغي أن تنحني فيه فقط؟ - هل نصف قطر الانحناء مناسب لنوع الحركة؟ - هل الفوهات والمكونات بعيدة عن مناطق المرونة المتكررة؟ - هل سمك النحاس يتناسب مع الحمل الحالي؟ - هل عملية التجميع بسيطة بقدر ما يسمح به المنتج؟ - هل يمكن تجميع الدائرة بدون عمل يدوي إضافي؟ - هل يستخدم تخطيط اللوحة المواد بكفاءة؟ - هل تم وضع الموصلات وأدوات التقوية بحيث يمكن التعامل معها بطريقة موثوقة؟ - هل تم اختبار المنتج في مكانه الفعلي؟ - هل حدود إنتاج المورد متضمنة في التصميم؟ يمكن لحلول ثنائي الفينيل متعدد الكلور المرنة أن تدعم المنتجات الأصغر حجمًا، وعددًا أقل من التوصيلات السلكية، والتجميع الأنظف. تأتي فائدة التكلفة من التصميم الكامل، وليس من المواد المرنة وحدها. عندما أقوم بمراجعة مشروع ما، فإنني أركز على المسار من التخطيط إلى التجميع. إن الدائرة التي تنحني بشكل صحيح، وتحمل الإشارات المطلوبة، وتناسب عملية الإنتاج، من المرجح أن تقدم أداءً مستقرًا دون إضافة أعمال تصنيع يمكن تجنبها.

عندما يصبح الجهاز أرق أو أخف وزنًا أو أكثر إحكاما، غالبًا ما تصبح إدارة الأسلاك الداخلية أكثر صعوبة. يمكن للكابلات التقليدية أن تشغل مساحة، وتضيف وزنًا، وتحد من كيفية ترتيب المكونات. لقد رأيت هذا التحدي يظهر في الهواتف وأجهزة الاستشعار الطبية والكاميرات وشاشات عرض السيارات والمنتجات القابلة للارتداء. توفر تقنية الدوائر المطبوعة المرنة، والتي تسمى غالبًا FPC أو flex PCB، طريقة عملية لتوصيل المكونات داخل المساحات الضيقة. يمكن لهيكلها المرن أن يدعم التخطيطات المدمجة مع تقليل الحاجة إلى أسلاك وموصلات منفصلة. ### لماذا تناسب تقنية FPC الأجهزة صغيرة الحجم؟ تستخدم تقنية FPC طبقة عازلة رقيقة وآثار نحاسية وطبقات واقية لحمل الإشارات الكهربائية. يمكن أن تنحني الدائرة ضمن حدود تصميمها، مما يساعد المهندسين على وضع المكونات حول المفصلات والمنحنيات والفجوات الضيقة. قد أستخدم FPC لتوصيل: - شاشة عرض بلوحة التحكم الرئيسية - وحدة كاميرا بجهاز محمول - وحدة إدارة البطارية بلوحة مستشعر - الأزرار ولوحات اللمس بوحدة التحكم - مكونات الإضاءة داخل لوحة عدادات السيارة - أجهزة استشعار طبية موضوعة على الأسطح المنحنية تعتمد النتيجة على التصميم والمواد وطريقة التجميع. الدائرة المرنة ليست بديلاً عالميًا لكل كابل أو PCB صلب. يعمل بشكل أفضل عندما يحتاج المنتج إلى توجيه مدمج، أو ثني متحكم فيه، أو نقاط اتصال أقل. ### ما ألقي نظرة عليه قبل اختيار FPC أبدأ بالمساحة المتاحة. يؤثر طول الدائرة وعرضها ومنطقة الانحناء وموضع الموصل على التخطيط بأكمله. يمكن أن يؤثر أي تغيير بسيط في غلاف المنتج على توجيه التتبع والتجميع. أتحقق أيضًا من المتطلبات الكهربائية: - سرعة الإشارة - التيار والجهد - التحكم في المعاوقة - عدد طبقات الدائرة - احتياجات التدريع - نوع الموصل - درجة حرارة التشغيل قد تحتاج دائرة الأزرار البسيطة إلى طبقة واحدة فقط من FPC. قد تتطلب الكاميرا عالية السرعة أو اتصال الشاشة المزيد من الطبقات، وتحكمًا أكثر إحكامًا في المعاوقة، وحماية أقوى ضد تداخل الإشارة. الحركة الميكانيكية مهمة بنفس القدر. إن الدائرة التي تنحني مرة واحدة أثناء التجميع لها احتياجات مختلفة عن تلك التي يتم طيها آلاف المرات أثناء استخدام المنتج. أسأل عن عدد المرات التي ستتحرك فيها الدائرة، ومدى ضيق الانحناء، وما إذا كان الانحناء سيحدث في منطقة ثابتة واحدة. ### المواد تشكل أداء الدائرة يستخدم فيلم البوليميد على نطاق واسع في FPCs لأنه يمكنه التعامل مع الانحناء المتكرر ومجموعة واسعة من ظروف التشغيل. تحمل رقائق النحاس الإشارات الكهربائية، بينما يساعد الغلاف أو طبقة واقية أخرى على حماية الآثار. يجب أن يتطابق اختيار المواد مع المنتج بدلاً من اتباع القائمة القياسية. قد يحتاج الجهاز المستخدم بالقرب من الحرارة إلى نظام مواد ذو أداء حراري مناسب. قد يحتاج المنتج القابل للارتداء إلى بنية أرق. قد تحتاج الدائرة المستخدمة بالقرب من الإشارات الحساسة إلى حماية أو تخطيط أرضي مخطط بعناية. يؤثر تشطيب السطح أيضًا على موثوقية اللحام والاتصال. تتضمن الاختيارات الشائعة ENIG والتشطيبات الأخرى المحددة وفقًا للموصل وعملية التجميع والاستخدام المتوقع. ### تفاصيل التصميم التي تساعد على منع المشاكل أولي اهتمامًا كبيرًا لمنطقة الانحناء. يمكن أن تؤدي الزوايا الحادة إلى زيادة الضغط على آثار النحاس، لذا فإن التوجيه المنحني غالبًا ما يكون خيارًا أفضل. يؤثر عرض التتبع وسمك النحاس ووضع المقوي وتصميم الغطاء أيضًا على أداء الانحناء. يمكن للمقوي أن يدعم منطقة الموصل ويجعل التجميع أسهل. لا ينبغي وضعه في مكان يتطلب المنتج حركة متكررة. يجب أن يتوافق موضع التقوية مع التصميم الميكانيكي. أترك أيضًا مساحة كافية حول الثقوب والفتحات ومنصات المكونات. يمكن للميزات المزدحمة أن تقلل من مرونة التصنيع وتجعل الفحص أكثر صعوبة. تتضمن فحوصات التصميم الشائعة ما يلي: 1. تحديد الأقسام الثابتة والمتحركة. 2. حدد مناطق الانحناء المسموح بها. 3. قم بتعيين الحد الأدنى لنصف قطر الانحناء بناءً على البناء. 4. مسارات إشارة منفصلة عالية السرعة والطاقة والحساسة. 5. أضف أدوات التقوية حيث تحتاج الموصلات إلى الدعم. 6. قم بمراجعة الرسم مع الشركة المصنعة FPC. 7. اختبر الدائرة بعد دورات التجميع والحركة. تساعد هذه الخطوات في ربط التصميم الكهربائي بالاستخدام الميكانيكي. قد تجتاز FPC اختبارًا كهربائيًا بينما لا تزال تواجه الضغط أثناء الطي أو التثبيت، لذلك يحتاج كلا المجالين إلى الاهتمام. ### مثال عملي من وحدة كاميرا صغيرة الحجم غالبًا ما تحتاج وحدة الكاميرا الصغيرة إلى اتصال رفيع بين مجموعة العدسات واللوحة الرئيسية. قد تتداخل مجموعة من الأسلاك المنفصلة مع الهيكل أو تقيد الحركة. يمكن لـ FPC أن تحمل خطوط الطاقة والإشارة عبر المساحة المتاحة بشكل محدد. أثناء التصميم، كنت أتحقق من متطلبات إشارة الكاميرا واتجاه الموصل وموقع الانحناء وتسلسل التجميع. إذا تحركت الكاميرا، فيجب تشكيل FPC لهذه الحركة بدلاً من إجبارها على طيها بإحكام. يمكن للنموذج الأولي أن يكشف عن المشكلات التي يصعب رؤيتها في الرسم. قد تحتك الدائرة بحافة مبيت، أو تكون قريبة جدًا من مصدر الحرارة، أو تتعرض لضغط بالقرب من الموصل. يساعد فحص اللياقة البدنية الفريق على ضبط الشكل قبل إنتاج الحجم. ### فحوصات التصنيع والجودة تعتمد جودة FPC على أكثر من مجرد نمط الدائرة. الحفر، والحفر، والطلاء، وتصفيح الغطاء، والقطع، وتجميع الموصل كلها تؤثر على الجزء النهائي. عادةً ما أسأل الموردين عن: - عدد الطبقات وسمك النحاس - الحد الأدنى من إمكانية التتبع والتباعد - طرق اختبار الانحناء - تغطية الاختبار الكهربائي - فحص الأبعاد - عملية تجميع الموصل - إمكانية تتبع المواد - خطوات الموافقة على العينة يجب على المورد تقديم بيانات الاختبار التي تتوافق مع متطلبات المنتج. بالنسبة لدائرة متحركة، قد أطلب اختبار دورة الانحناء. للحصول على اتصال عالي السرعة، قد أحتاج إلى اختبار الإشارة بناءً على التصميم النهائي. الرسومات الواضحة تقلل من التغييرات التي يمكن تجنبها. يجب أن تتضمن مجموعة الملفات أبعاد الدائرة وتفاصيل المواد ومناطق الانحناء ومعلومات الموصل ومتطلبات التسامح وملاحظات التجميع. ### كيف تدعم تقنية FPC تطوير المنتجات يمكن أن تساعد FPCs فرق المنتج على استخدام المساحة بكفاءة أكبر. قد تقلل من الأسلاك السائبة، وتدعم المساكن الأصغر حجمًا، وتبسط بعض خطوات التجميع. تعتمد الفائدة الفعلية على هيكل الدائرة وخطة الإنتاج. أنا لا أحكم على FPC فقط من خلال سمكها. قد لا تتناسب الدائرة الأرق مع مسار التيار العالي أو الحركة المتكررة. ألقي نظرة على حالة الاستخدام الكاملة، بما في ذلك الثني والحرارة والموصلات والتركيب والإصلاح وحجم الإنتاج المتوقع. بالنسبة لمشروع جديد، أوصي ببناء عينة باستخدام المواد المقصودة وأجزاء الموصل. يمكن فحص هذه العينة للتأكد من ملاءمتها، والوظيفة الكهربائية، وسلوك الانحناء، ووقت التجميع. ### طريقة متوازنة لاختيار تقنية FPC الخاصة بشركة FPC تعمل بشكل جيد عندما يحتاج المنتج إلى توجيه مرن أو اتصالات مدمجة أو حركة يمكن التحكم فيها. لا يزال يحتاج إلى تصميم دقيق. يمكن أن يؤدي وضع الانحناء السيئ، أو المواد غير المناسبة، أو التفاوتات الصارمة، أو تعليمات التجميع غير الواضحة إلى حدوث تأخيرات. أسلوبي بسيط: تحديد الحركة الميكانيكية، والتأكد من الحمل الكهربائي، واختيار المواد التي تناسب البيئة، واختبار الهيكل النهائي. عندما يتم تصميم الدائرة مع غلاف المنتج، يمكن أن توفر تقنية FPC طريقة اتصال نظيفة دون إضافة كميات كبيرة غير ضرورية.

عندما أقوم بتصميم منتج إلكتروني صغير الحجم، غالبًا ما أواجه نفس التحدي: هناك مساحة أقل لتوصيل الأسلاك، وحركة أكبر داخل الجهاز، ومساحة صغيرة لأخطاء التجميع. قد تعمل اللوحات الصلبة التقليدية بشكل جيد في التخطيطات الثابتة، ولكنها يمكن أن تزيد الوزن، وتشغل مساحة قيمة، وتتطلب المزيد من الموصلات. توفر الدائرة المطبوعة المرنة، أو FPC، طريقة أخرى لترتيب الاتصالات الإلكترونية. يستخدم مادة أساسية مرنة رفيعة يمكنها الانحناء أو الطي أو التركيب حول أجزاء من المنتج. يمكن أن يساعد هذا التصميم الإلكترونيات على أن تصبح أخف وزنًا وأسرع في التجميع وأكثر موثوقية عندما يتم تصميم الدائرة واختبارها لظروف عملها. يمكن لـ FPC استبدال عدة أسلاك وبعض الموصلات الميكانيكية بدائرة واحدة الشكل. قد يؤدي هذا التغيير إلى تقليل عدد نقاط الاتصال داخل الجهاز. يمكن لعدد أقل من الأجزاء المنفصلة أن يجعل التجميع أسهل ويمنح المهندسين مزيدًا من الحرية عند وضع البطاريات وأجهزة الاستشعار وشاشات العرض والمكونات الأخرى. غالبًا ما أرى هذه الفائدة في المنتجات ذات المساحة الداخلية المحدودة. قد يحتاج الجهاز القابل للارتداء إلى توصيل شاشة صغيرة وبطارية ومستشعر ولوحة تحكم داخل مبيت منحني. مجموعة من الأسلاك يمكن أن تجعل التجمع مزدحما. يمكن لـ FPC أن تتبع شكل الهيكل وتحافظ على تنظيم مسارات الإشارة. وتنطبق نفس الفكرة على الهواتف الذكية، والكاميرات، والطابعات، وشاشات عرض السيارات، والمعدات الطبية، ولوحات التحكم الصناعية. كل منتج لديه متطلبات مختلفة للانحناء، ودرجة الحرارة، والاهتزاز، والمساحة، لذلك يجب أن يتطابق تصميم FPC مع التطبيق. الوزن هو سبب آخر للنظر في الدوائر المطبوعة المرنة. يمكن أن تحل FPC الرفيعة محل جزء من نظام الأسلاك الأثقل. يعتمد التخفيض الدقيق للوزن على طول الدائرة وسمك النحاس وتصميم الموصل والمواد العازلة. لا أتعامل مطلقًا مع توفير الوزن كنتيجة ثابتة قبل مراجعة التصميم الكامل. يؤثر تخطيط الدائرة أيضًا على أداء المنتج. يمكن أن تؤدي مسارات الإشارة الأقصر إلى تقليل التوجيه غير الضروري وقد تساعد في التحكم في جودة الإشارة في بعض التطبيقات. يظل تصميم الطبقة المناسبة والتأريض والتحكم في المعاوقة واختيار المواد ضروريًا للإشارات عالية السرعة. الدائرة الأخف لا تجعل المنتج أسرع تلقائيًا. تعتمد النتيجة على التصميم الكهربائي الكامل واختيارات المكونات والبرامج وعملية الاختبار. تساعد FPC من خلال منح المهندسين مزيدًا من التحكم في الترتيب المادي للدائرة. عادةً ما أقوم بمراجعة مشروع FPC من خلال الخطوات التالية: 1. تحديد ظروف العمل أقوم بجمع حجم المنتج واتجاه الانحناء ونصف قطر الانحناء ودرجة حرارة التشغيل ومستوى الاهتزاز والجهد والتيار وعمر الخدمة المتوقع. أتحقق أيضًا مما إذا كانت FPC ستتحرك بشكل متكرر أو ستبقى في موضع واحد بعد التجميع. يعد الانحناء الثابت والانحناء المتكرر من مهام التصميم المختلفة. تحتاج الدائرة المستخدمة في آلية الطي إلى دعم أقوى في منطقة الانحناء مقارنة بالدائرة التي يتم تركيبها مرة واحدة داخل مبيت ثابت. 2. تخطيط الشكل ومنطقة الانحناء لا ينبغي وضع منطقة الانحناء عبر زوايا حادة أو بالقرب من الأجزاء التي قد تضغط على الدائرة. أترك مساحة كافية لنصف قطر الانحناء المقصود وأتجنب الميزات النحاسية غير الضرورية في المناطق التي ستتحرك كثيرًا. يمكن إضافة أدوات التقوية بالقرب من الموصلات أو مناطق تركيب المكونات. فهي تساعد في توفير الدعم أثناء التجميع وتقليل الضغط حول نقاط الاتصال. 3. اختر المواد المناسبة يستخدم البوليميد على نطاق واسع في الدوائر المرنة لأنه يمكن أن يدعم التصميمات الرقيقة المقاومة للحرارة. قد تكون خيارات المواد الأخرى مناسبة للتكلفة أو درجة الحرارة أو الاحتياجات الميكانيكية المحددة. يتضمن الاختيار أيضًا نوع النحاس والغطاء والمواد اللاصقة والتشطيب السطحي ومواد التعزيز. إن المادة التي تعمل في دائرة ثابتة قد لا تكون مناسبة للثني المتكرر. 4. مراجعة حدود التصنيع يجب أن يتوافق تصميم FPC العملي مع عملية الإنتاج. أتحقق من عرض التتبع، والتباعد، وحجم الثقب، وعدد الطبقات، وموضع التقوية، وتسامح الموصل، ومتطلبات الفحص قبل إصدار التخطيط. يمكن أن تمنع هذه الخطوة التغييرات التي يمكن تجنبها لاحقًا. قد تبدو الدائرة صحيحة على الشاشة ولكن يصبح من الصعب إنتاجها إذا كانت منطقة الانحناء أو حجم الحفر أو موضع الموصل تقع خارج نطاق عملية المورد. 5. اختبار المنتج المجمع: أقوم باختبار FPC داخل الجهاز النهائي، وليس فقط كعينة منفصلة. يمكن أن تؤدي العلبة والمسامير والمواد اللاصقة ومصادر الحرارة والأجزاء المتحركة إلى تغيير الضغط الواقع على الدائرة. قد يشمل الاختبار دورات الانحناء، والتعرض لدرجة الحرارة، والاهتزاز، والاستمرارية الكهربائية، ومقاومة العزل، والاحتفاظ بالموصل. يجب أن تعكس خطة الاختبار الاستخدام الفعلي للمنتج. والمثال العملي هو وحدة الكاميرا المدمجة. تحتاج الكاميرا إلى الاتصال باللوحة الرئيسية مع ترك مساحة للعدسة والإسكان والمكونات المتحركة. يمكن لـ FPC توجيه الاتصال عبر مساحة ضيقة ودعم تجميع أنظف. لا يزال التصميم بحاجة إلى فحوصات لضغط الانحناء ومحاذاة الموصل والحرارة والحركة المتكررة إذا كانت الوحدة تتضمن آلية قابلة للتعديل. FPC ليست الحل الصحيح لكل منتج. قد يوفر ثنائي الفينيل متعدد الكلور الصلب دعمًا أفضل للمكونات الكبيرة أو الأقسام الثابتة عالية الطاقة. قد تحتاج بعض المنتجات إلى هيكل مرن وصلب يجمع بين مناطق اللوحة الصلبة والأقسام المرنة. وينبغي أن يأتي الاختيار من تصميم المنتج وظروف العمل، وليس من تفضيل المواد وحدها. وجهة نظري بسيطة: تعمل FPC بشكل أفضل عندما يتم أخذها في الاعتبار عند بداية تصميم المنتج. يمكن أن يساعد في تقليل الأسلاك وتوفير المساحة وخفض الوزن ودعم البنية الداخلية النظيفة. تعتمد النتيجة على التخطيط الدقيق والمواد المناسبة والتصنيع الخاضع للتحكم والاختبار داخل المنتج النهائي. تقوم الدائرة المطبوعة المرنة المصممة جيدًا بأكثر من مجرد استبدال الأسلاك. فهو يربط الأداء الكهربائي بالتصميم الميكانيكي، مما يمنح المهندسين مساحة أكبر لبناء إلكترونيات مدمجة ويمكن الاعتماد عليها.

غالبًا ما يؤدي تصميم منتج إلكتروني صغير الحجم إلى ظهور نفس المشكلة: حيث تستمر المساحة في التقلص، في حين لا تزال الدائرة بحاجة إلى حمل الطاقة والبيانات عبر الانحناءات والمفصلات والأسطح غير المستوية. لقد رأيت هذا التحدي في الساعات الذكية، وسماعات الأذن اللاسلكية، والرقعات الطبية، والكاميرات، وشاشات عرض المركبات. قد تتعامل اللوحة الصلبة مع العلبة المسطحة بشكل جيد، ولكنها يمكن أن تضيف موصلات، وتزيد من أعمال التجميع، وتحد من شكل المنتج. يوفر ثنائي الفينيل متعدد الكلور المرن مسارًا آخر. يمكن طيها وثنيها وملاءمتها للمساحات التي يصعب الوصول إليها باستخدام اللوحة التقليدية. يستخدم ثنائي الفينيل متعدد الكلور المرن أغشية عازلة رقيقة وآثار نحاسية وطبقات تغطية مختارة بعناية. يمكن تكييف مجموعة المواد مع حركة المنتج، والحرارة، واحتياجات الإشارة، وطريقة التجميع. ### عندما تكون مركبات ثنائي الفينيل متعدد الكلور المرنة مناسبة بشكل أفضل، عادةً ما ألقي نظرة على خمسة احتياجات تصميمية قبل اختيار دائرة مرنة: - يجب أن تمر الدائرة عبر مفصل أو مفصل متحرك. - المساحة المتوفرة ذات شكل غير متساوي. - يحتاج المنتج إلى توصيلات سلكية أقل. - عملية التجميع لها مساحة محدودة للتوجيه اليدوي. - يتطلب التصميم نظام ربط أخف. توفر عصابات اللياقة البدنية مثالاً مألوفًا. قد توجد شاشة العرض والبطارية ووحدة الاستشعار ودائرة التحكم في مناطق مختلفة من حاوية ضيقة. يمكن لثنائي الفينيل متعدد الكلور المرن توصيل هذه الأقسام مع متابعة المساحة الداخلية المنحنية للمنتج. تثير سماعات الأذن اللاسلكية مخاوف مختلفة. لا يترك غلافها الصغير مساحة كبيرة للموصلات والأسلاك السائبة. يمكن أن تساعد الدائرة المرنة في تنظيم الاتصال بين البطارية ومكبر الصوت وجهات الشحن ومكونات التحكم. لا يزال التصميم بحاجة إلى اختبار دقيق لأن الإدخال المتكرر والاهتزاز والحرارة يمكن أن يؤثر على الدائرة بمرور الوقت. ### كيف أتعامل مع مشروع ثنائي الفينيل متعدد الكلور المرن أبدأ بنمط الحركة. إن اللوحة التي تنحني مرة واحدة أثناء التجميع لها متطلبات مختلفة عن اللوحة التي تنثني في كل مرة يفتح فيها المستخدم علبة. أريد أن أعرف: - مكان حدوث الانحناء - مدى ضيق نصف قطر الانحناء - عدد مرات حدوث الحركة - ما إذا كانت الدائرة تنحني في اتجاه واحد أو عدة اتجاهات - ما هي المكونات الموجودة بالقرب من المنطقة المرنة؟ لا ينبغي وضع آثار النحاس بلا مبالاة عبر منطقة الانحناء المتكررة. يؤثر عرض التتبع والتباعد وسمك النحاس واتجاه الانحناء على المتانة. يمكن لمسارات التتبع المنحنية أن تقلل الضغط مقارنة بالزوايا الحادة. والخطوة التالية هي اختيار المواد. يستخدم البوليميد على نطاق واسع في الدوائر المرنة لأنه يمكنه التعامل مع الانحناء المتكرر ودرجات حرارة العملية المرتفعة. قد يناسب البوليستر بعض المنتجات ذات درجات الحرارة المنخفضة حيث يكون الطلب الميكانيكي محدودًا. تؤثر أيضًا المواد اللاصقة والأغطية والمقويات والتشطيبات السطحية على النتيجة. أنا لا أتعامل مع الفيلم الأساسي باعتباره القرار المادي الوحيد. قد تحتاج منطقة الموصل إلى أداة تقوية. قد تحتاج منطقة المكونات إلى دعم إضافي. قد تحتاج منطقة التلامس عالية الكثافة إلى تشطيب سطحي يتوافق مع ظروف التجميع والاستخدام. ### تحتاج جودة الإشارة إلى اهتمام مبكر إن لوحة PCB المرنة ليست مجرد جزء ميكانيكي. ويمكنه أيضًا حمل الإشارات عالية السرعة والطاقة وبيانات الاستشعار والاتصالات اللاسلكية. عندما يزيد معدل الإشارة، تحتاج هندسة التتبع وبنية الطبقة إلى تحكم وثيق. قد يحتاج المصمم إلى: - مقاومة يمكن التحكم فيها - مستوى مرجعي مستقر - مسارات إشارة أقصر - فصل أفضل بين الطاقة والإشارات الحساسة - التأريض الدقيق حول الأجزاء عالية السرعة بالنسبة لوحدة الكاميرا، قد يؤدي التخطيط السيئ إلى فقدان الإشارة أو أخطاء في الصورة. بالنسبة لجهاز الاستشعار الطبي، يمكن أن تؤثر الضوضاء غير المرغوب فيها على البيانات التي يتلقاها نظام التحكم. يعتمد الحل على التجميع الكامل، وليس فقط على عرض التتبع. أفضل مراجعة المتطلبات الكهربائية والميكانيكية معًا. قد يفشل التخطيط الذي يعمل على رسم مسطح عندما يتم طي الدائرة في العلبة. ### الحرارة ووضع المكونات يمكن للدوائر المرنة أن تحمل الحرارة بعيدًا عن المكونات الصغيرة، لكن بنيتها الرقيقة قد توفر كتلة حرارية أقل من اللوحة الصلبة. وهذا يجعل وضع المكونات جزءًا أساسيًا من التصميم. يجب ألا تجلس المكونات عالية الحرارة داخل منطقة الانحناء المتكررة. قد تحتاج المسارات الحرارية والمناطق النحاسية والتدريع والاتصال بالعلبة إلى المراجعة. المنتج المستخدم ضد الجلد، مثل المستشعر القابل للارتداء، يحتاج أيضًا إلى الاهتمام بدرجة حرارة السطح وملامسة المواد. يجب اختبار الدائرة بنفس الشكل الذي يستخدمه المنتج النهائي. قد لا يكشف اختباره بشكل مسطح عن الضغط عند الطية أو الموصل أو المفصل اللاصق. ### يؤثر التجميع على التصميم يمكن لثنائي الفينيل متعدد الكلور المرن أن يقلل من الأسلاك المنفصلة، ​​لكنه لا يزال يتطلب خطة تجميع. أتحقق من كيفية وضع الدائرة: - يتم وضعها داخل العلبة - يتم الاحتفاظ بها أثناء تثبيت المكونات - متصلة بألواح أو شاشات صلبة - محمية من الحواف الحادة - مطوية أثناء التجميع النهائي - يتم فحصها بعد التثبيت علامات التبويب الصغيرة، وفتحات المحاذاة، ومناطق الاتصال الصلبة، ومناطق الانحناء الواضحة يمكن أن تجعل التجميع أسهل. قد تظهر هذه التفاصيل بسيطة في الرسم، إلا أنها يمكن أن تؤثر على إنتاجية الإنتاج وأعمال الإصلاح. بالنسبة للمنتجات ذات البنية الصلبة المرنة، يحتاج الانتقال بين الأقسام الصلبة والمرنة إلى رعاية خاصة. التغيرات المفاجئة في السُمك يمكن أن تسبب التوتر. يمكن أن يساعد الانتقال التدريجي وتصميم الغلاف المناسب في التحكم في هذا الضغط. ### يجب أن يتوافق الاختبار مع الاستخدام الفعلي ولا أعتمد على اختبار كهربائي واحد. قد تتضمن خطة الاختبار العملي ما يلي: 1. الفحص البصري للآثار والوسادات والغطاء والحواف 2. اختبار الاستمرارية والعزل 3. فحوصات الأبعاد بعد الطي 4. اختبار دورة الانحناء للمنتجات المتحركة 5. التعرض لدرجة الحرارة والرطوبة 6. اختبار إدخال الموصل 7. اختبار الإشارة تحت الحمل الميكانيكي النهائي 8. فحص التجميع داخل الهيكل النهائي قد يتعرض حزام الساعة الذكية، على سبيل المثال، لحركة متكررة وملامسة للرطوبة. قد تواجه دائرة عرض السيارة اهتزازات وتغيرات في درجة الحرارة. قد تحتاج الرقعة الطبية إلى أداء مستقر أثناء تثبيتها على سطح منحني. تحتاج كل حالة استخدام إلى شروط الاختبار الخاصة بها. الهدف ليس تقديم مطالبة عامة حول مدة الخدمة. الهدف هو ربط طريقة الاختبار بالاستخدام الفعلي للمنتج. ### أخطاء التصميم الشائعة غالبًا ما أرى مشكلات مرنة في ثنائي الفينيل متعدد الكلور مرتبطة بفجوات تخطيط بسيطة: - يتم تحديد نصف قطر الانحناء بعد اكتمال التخطيط. - تم وضع المكونات بالقرب من منطقة الطي. - يتم اختيار سمك النحاس دون التحقق من المرونة. - أداة التقوية مفقودة من منطقة الاتصال أو الموصل. - تلامس حافة الدائرة ميزة الإسكان الحادة. - الإشارات عالية السرعة تعبر المناطق ذات المستويات المرجعية غير المستقرة. - يتلقى المورد معلومات مكدسة غير كاملة. - يتم اختبار النموذج الأولي بشكل مسطح بدلاً من اختباره على شكل المنتج. يمكن أن تؤدي هذه المشكلات إلى آثار متشققة أو منصات مرتفعة أو تأخير التجميع أو إشارات غير مستقرة. عادةً ما تكون مراجعتها أثناء مرحلة التخطيط المبكرة أسهل من تصحيحها بعد استخدام الأدوات. ### كيفية اختيار شريك التصنيع أبحث عن مورد يمكنه شرح العملية بأكملها، وليس فقط تحديد السعر. تتضمن الأسئلة المفيدة ما يلي: - ما هي المواد المرنة التي يمكنك الحصول عليها؟ - ما هو عدد الطبقات وسمك النحاس الذي يمكنك دعمه؟ - كيف يمكنك التحكم في مناطق الانحناء؟ - هل يمكنك تقديم تفاصيل المكدس وبيانات المعاوقة؟ - ما هي طرق التفتيش التي تستخدمها؟ - هل يمكنك دعم كميات النموذج الأولي والإنتاج اللاحق؟ - كيف يمكنك اختبار التحولات الصلبة والمرنة؟ - ما هي التشطيبات السطحية التي تناسب عملية التجميع المقصودة؟ يجب أن يتضمن الرسم الواضح منطقة الانحناء، والحد الأدنى لنصف قطر الانحناء، ومواقع التقوية، وتفاصيل الموصل، وتشطيب السطح، ونقاط الاختبار، وملاحظات التجميع. كلما كانت معلومات التصميم أكثر دقة، قلت الافتراضات المتبقية أثناء الإنتاج. تعد مركبات ثنائي الفينيل متعدد الكلور المرنة من الجيل التالي مفيدة للغاية عندما يتم التخطيط للشكل الميكانيكي والأداء الكهربائي والمواد وطريقة التجميع كنظام واحد. أنا لا أختارهم لمجرد أن المنتج صغير. أختارها عندما يمكن أن يؤدي الانحناء المتحكم فيه أو تقليل الأسلاك أو الاستخدام الأفضل للمساحة الداخلية إلى حل مشكلة تصميم واضحة. عندما يعكس التصميم الطريقة التي يتحرك بها المنتج، ويسخن، ويتصل، ويتم تجميعه، يصبح PCB المرن أكثر من مجرد بديل رقيق للأسلاك. يصبح جزءًا من هيكل المنتج. اتصل بنا اليوم لمعرفة المزيد xiaokang huang: postmaster@nbrsdzpcb.com/WhatsApp +8615671766069.

IPC — 2023 — معيار التصميم للوحات المطبوعة المرنة والصلبة جون جيه لاو — 2022 — تصميم الدوائر المطبوعة المرنة وممارسات التصنيع مايكل جي بيشت — 2021 — اعتبارات الموثوقية للإلكترونيات المرنة ريموند إتش باير — 2020 — المواد والتصميم الهيكلي للدوائر المطبوعة المرنة جوزيف فجيلستاد — 2019 — الإلكترونيات المرنة وتكنولوجيا التوصيل البيني للدوائر المطبوعة IEEE Electronics Packaging Society — 2024 — سلامة الإشارة والإدارة الحرارية في الأنظمة الإلكترونية المرنة
